UcxLog und RTTY

[DL7UCX]

Hallo Klaus,

die PTT-Leitung wird von UcxLog geschaltet, nicht von MMTTY/2Tone

73 Ben

[DL7UCX]

Aus aktuellem Anlass nochmal:

Die PTT-Leitung darf nur von UcxLog geschaltet werden, nicht von der RTTY-Engine.

[DL1DTL]

Ja, Ben, das habe ich mitgekriegt, aber ich bekomme trotzdem MMTTY/2Tone nicht zum senden. Habe im WAE 2Tone mitlaufen lassen und teilweise bessere Kodierung als MixW aber auch andersrum festgestellt. 2Tone ist auf alle Fälle eine gute Ergänzung zumindest bei mir beim Empfang.
Warum aber weder MMTTY noch 2Tone im Sendefall funktionieren, weder den Sender einschalten noch NF an den TCVR schicken, ist mir noch schleierhaft. Aber der zu sendende Text wird im Received Digital Window angezeigt.
Naja, ich werde weiter probieren.

73 Klaus

[DL7UCX]

Hallo Klaus,

wenn der zu sendende Text im Empfangs-Fenster angezeigt wird, kommt er von der Engine (als Message "gesendete Zeichen") zu UcxLog.
Es liegt also dann nur an der Engine, ob und wie er zum TRX kommt.

73 Ben

[DL7UCX]

Zuerst würde ich in der Engine mal die PC-Soundkarte auswählen, dann hört man das AFSK-Signal beim Senden ...

73 Ben

[DM4YWL]

Hallo Ben,

kann in der Hilfe, 8.47 Beta 13, nichts zu "2Tone" bei Index finden?

Vielen Dank

[DL7UCX]

Hallo Maik,

ich sehe da etwas

sowohl in der deutschen als auch in der englischen Hilfe.
Die .chm-Datei muss vom 20.11. sein.

73 Ben

[DM4YWL]

Ja danke Ben. Habe die Beta noch einmal drüber installiert nun ist alles da.

[DL7UCX]

Normalerweise kann beim Update nichts fehlen, wenn der Virenscanner nicht dazwischen funkt.
Bitte alle Hinweise dazu umsetzen, bevor es noch mehr Probleme gibt.

73 Ben

[DM4YWL]

Hallo Ben,

danke. Aber bei mir funkt nix dazwischen, außer HF.

Aber zurück zum Thema. Leider funktioniert 2Tone leider nicht richtig bei mir.
Das liegt aber wahrscheinlich an 2Tone selbst. Weil mit mmtty engine funktioniert es ja.

Habe hier einen alten microham Digi Keyer am TS-870. Da ich sehr gern RTTY mache, wollte ich mal 2Tone probieren.
Leider schaltet 2Tone den FSK Port nicht. Aber wie gesagt es geht ja mit mmtty.

73 Maik

[DL7UCX]

Hallo Maik,

wenn ich das richtig gesehen habe, kann 2Tone beim FSK-Port direkt die DTR/RTS schalten, MMTTY nur TXD (DTR/RTS über EXTFSK64).
Wenn 2Tone über Soundkarte sendet, kann es bei FSK nur an 2Tone liegen, UcxLog sieht den RTTY-Ausgang nicht.

Ich kann mir aber auch nicht vorstellen, dass 2Tone fehlerhaft ist, das benutzen andere auch.
Bist Du sicher, dass bei 2Tone der richtige Port ohne EXTFSK64 eingestellt ist ?

73 Ben

[DM4YWL]

Hallo Ben,

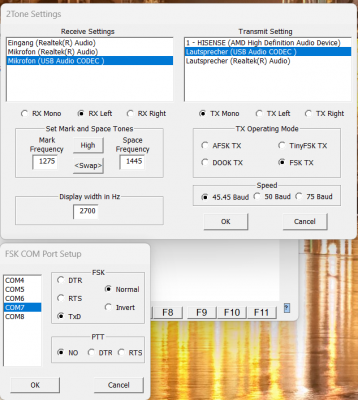

also wie ich aus den Einstellungen von 2Tone entnehme, sollte die FSK Tonegenerierung via TXD erfolgen.
Das passiert aber nicht. Entweder kommen die Texte von UcxLog nicht zu 2Tone, oder 2Tone versucht den
Text trotzdem über die Soundkarte raus zu senden und toggelt nicht die TXD Leitung vom COM7.

Bei MMtty ist es ja ganz genau so, TXD von COM7 wird zur FSK Erzeugung genutzt.

Außerdem sehe ich an meinem "DIGI KEYER" welche LEDs angehen oder im Takt von CW/FSK flackern.

COM6 ist bei mir die CAT, CW (DTR) und PTT (RTS), siehe Bild.

Danke Maik

[DL7UCX]

Hallo Maik,

COM7 hat keine PTT
Kommt denn ein RTTY-Signal raus, wenn Du "AFSK" und die PC-Soundkarte als "Transmit" wählst ?

73 Ben

[DL7UCX]

Hallo,

ich habe das jetzt ausprobiert und finde, dass alles funktioniert:

AFSK
- UcxLog mit 2Tone gestartet.
- FSK und Soundkarte des PC-Monitors gewählt.
- Senden RTTY F-Text Lautsprecher diddelt und Engine meldet "Gesendet ..." = Grüner Text im Fenster "Digital-Empfang"

FSK
- Windows Gerätemanager gestartet.
- USB-COM-Port-Adapter angesteckt.
- COM11 erscheint.
- FSK gewählt mit COM11 und TXD (No PTT).
- Oszi an Pin 3 (TXD) und Pin5 (Masse).
- Senden RTTY F-Text Oszi zeigt RTTY-RS232-Signal ...

73 Ben

[dl8dww]

Hallo Ben,
....
Habe hier einen alten microham Digi Keyer am TS-870. Da ich sehr gern RTTY mache, wollte ich mal 2Tone probieren.
Leider schaltet 2Tone den FSK Port nicht. Aber wie gesagt es geht ja mit mmtty.

73 Maik

Hallo Maik,

bei mir funktionieren 2Tone und auch MMTTY .

Von COM 2 kommt das FSK-Signal.
UcxLog steuert über COM 33 (Winkey) die PTT.
Beide Leitungen werden zur ACC-Buchse des TS-590 geführt.

Auch ohne FSK-Signal muß beim Schalten der PTT der TX auf Sendung gehen.
Wenn nur ein Dauerträger gesendet wird, liegt der Fehler im FSK-Signalweg, oder an einer Einstellung in der SW.

73
Wolfgang
